Подробное описание

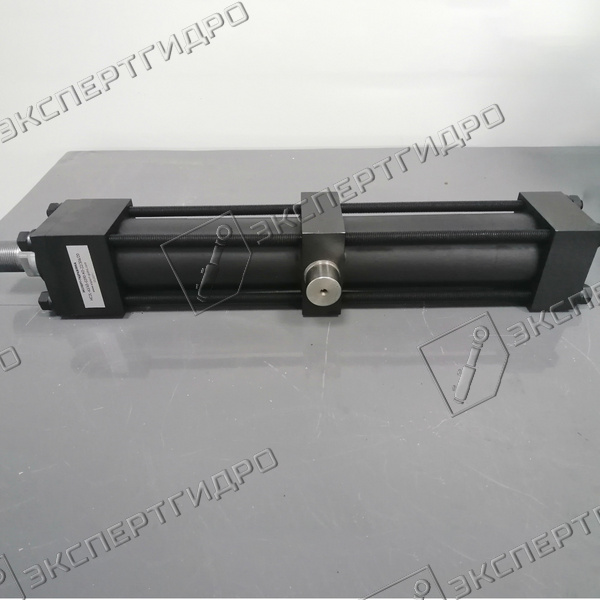

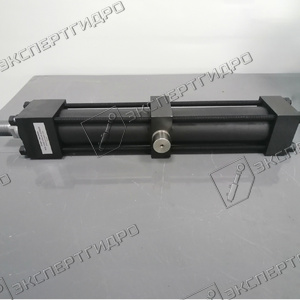

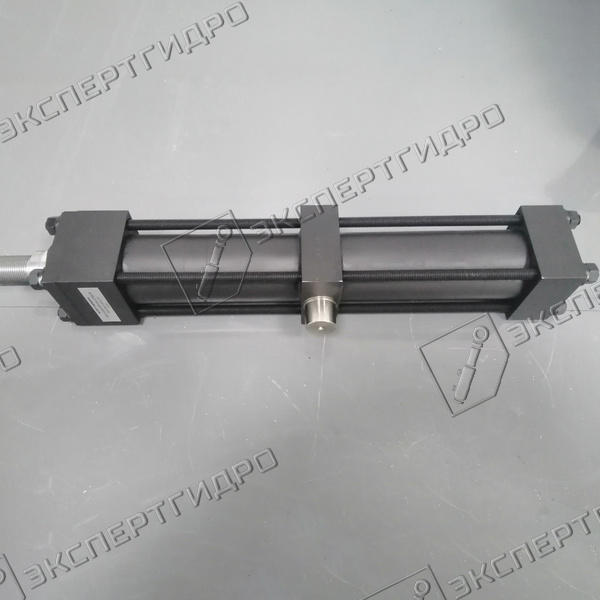

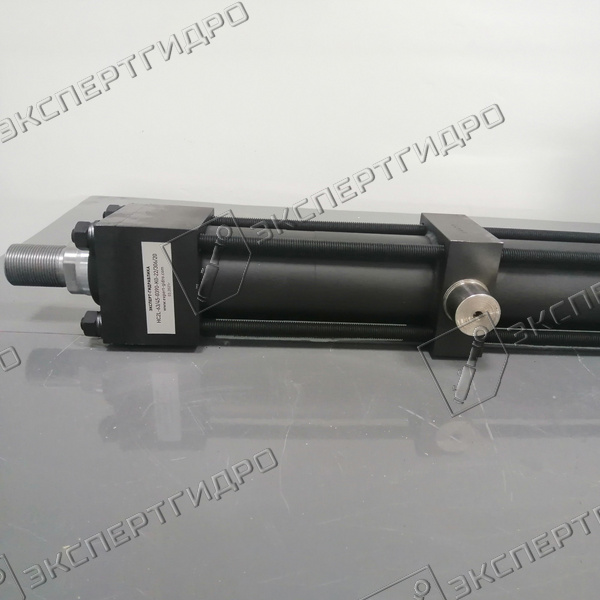

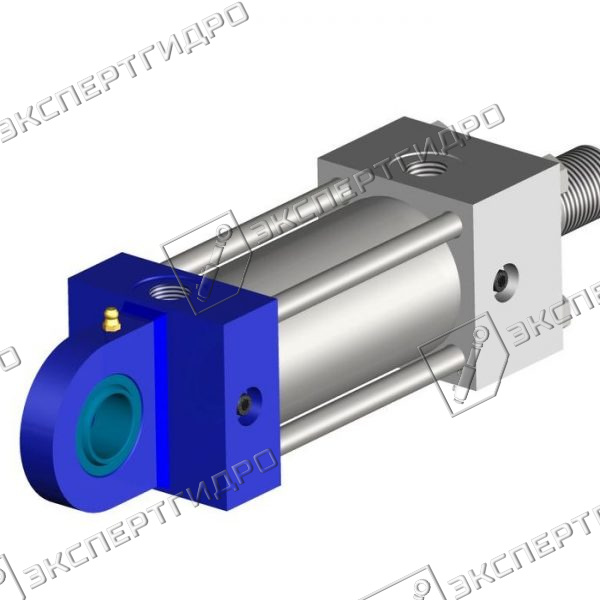

Гидроцилиндры двустороннего действия изготовлены в соответствии с ISO 6020/2 (издание 1991) и DIN 24554. Компактная конструкция квадратных крышек со стяжными шпильками, наряду с применением высококачественных материалов и уплотнений, обеспечивает высокую надежность данных цилиндров, поэтому гидроцилиндры рекомендуются для всех областей промышленного применения. Широко применяются в энергетике, металлургии, гидротехнических сооружениях, станкостроении.
Гидроцилиндр представлен в 12 различных монтажных исполнениях, а также имеет широкий спектр дополнительных приспособлений, отвечающих всем требованиям использования.
В настоящее время доступно исполнение гидроцилиндров согласно стандарту ATEX 94/9/CE, что позволяет устанавливать и эксплуатировать их в потенциально взрывоопасных средах. Стандартная версия цилиндра классифицируется по ATEX II 2GD, а цилиндры в исполнении с индуктивными датчиками классифицируются по стандарту ATEX II 3GD. Сертификат подтверждающий соответствие указанным стандартам всегда прикладывается к поставляемому гидроцилиндру.

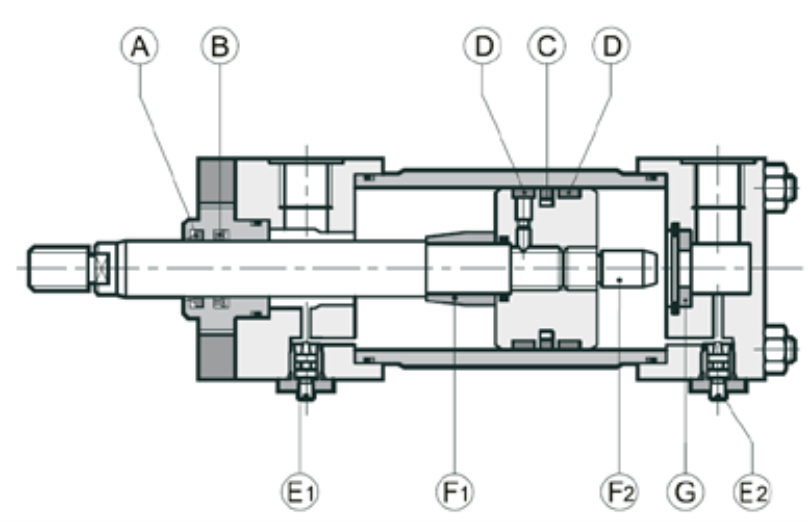

A -грязесъемная манжета
В -уплотнение штока поршня
С -уплотнение поршня
D -несущие кольца
E1 -регулировочный винт переднего демпфера
E2 -регулировочный винт заднего демпфера
F1 -передний демпфер
F2 -задний демпфер
G -втулка демпфера

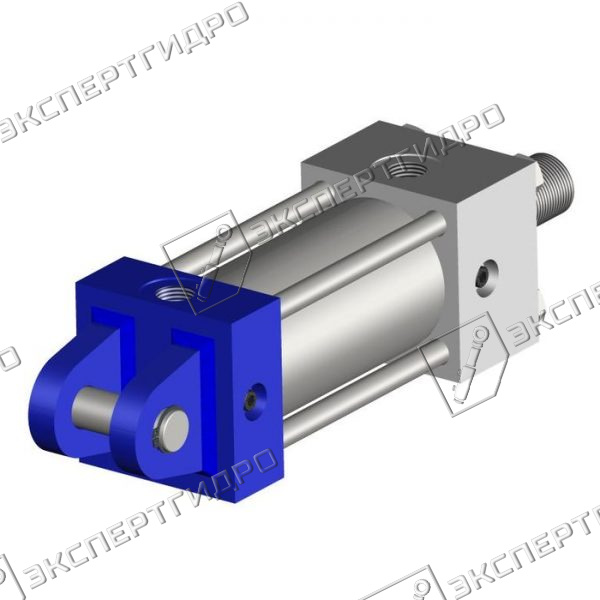

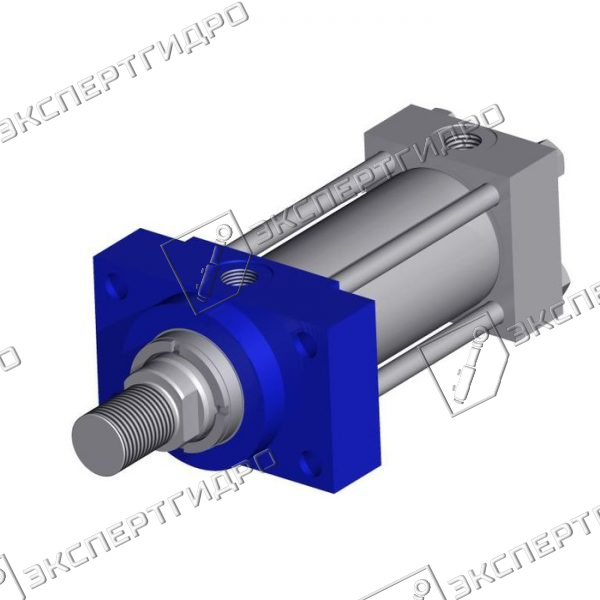

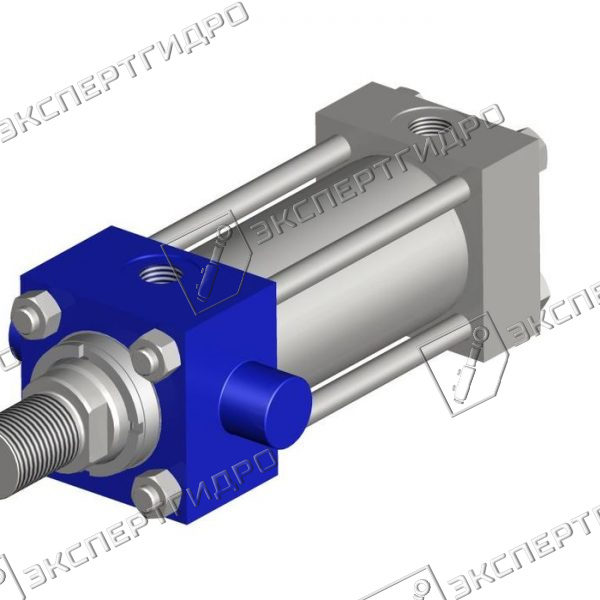

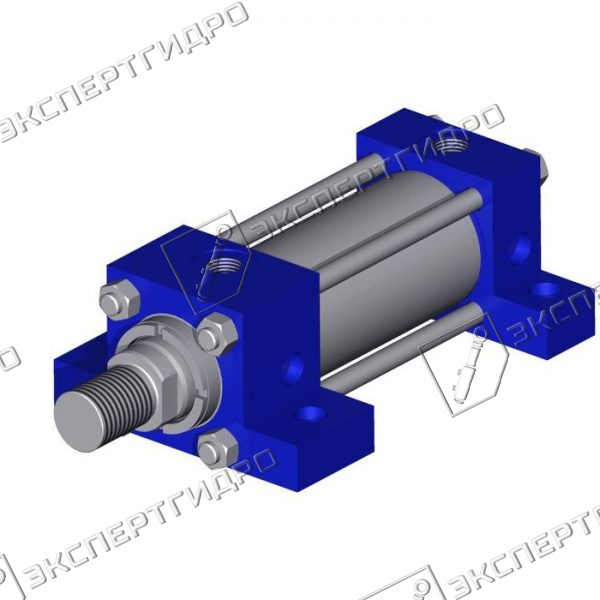

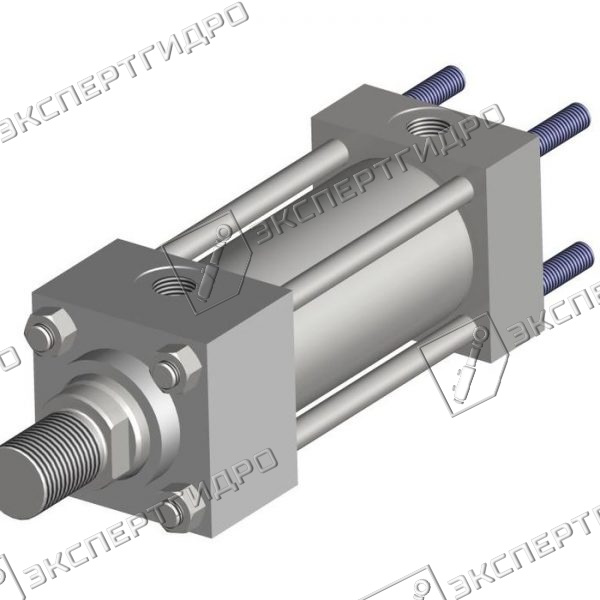

Гидроцилиндры по способам крепления
Характеристики уплотнений для гидроцилиндров
| Код | Тип | Материал | Гидравлическая жидкость | Рабочая температура, °С | Максимальная скорость (м/с) |
| 0 | Стандартное | Нитрил, полиуретан | Минеральное масло | от -20 до +70 | 0,5 |
| 1 | С низким трением | Нитрил, ПТФЭ | Минеральное масло, водно-гликолевый раствор | от -20 до +70 | 15 |
| 2 | Высокотемпературное | Вайтон, ПТФЭ | Специальные жидкости | от -20 до +150 | по запросу |
Код для заказа гидроцилиндра
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 | 7 |
- |
8 |
- |
9 | 10 |
- |
11 | - | 12 | 13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HR | 14 | 25 | A | 1500 | N | A | 1 | S | 2 | 0 | 1 | N |
| 1 | Гидроцилиндр двойного действия ISO 6020/1 | |
| 2 | Диаметр штока | От 14 до 220 мм |
| 3 | Диаметр поршня | От 25 до 320 мм |
| 4 | Тип штока | А = Одинарный шток В = Двухсторонний шток С = Шток с улиленой резьбой |
| 5 | Ход поршня | Указать ход в мм |
| 6 | Модификации демпфирования | N = Без демпфирования A = Передний и задний демпфер D = Передний демпфер T = Задний демпфер B = Двойнок шток с демпфированием P = Двойной шток без демпфирования |

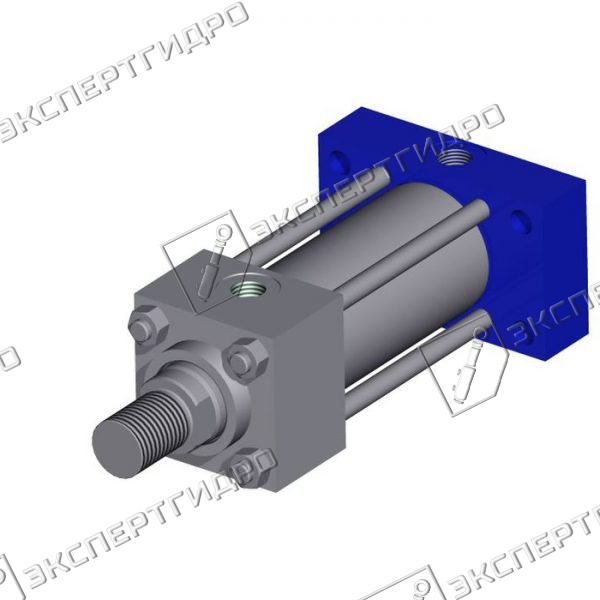

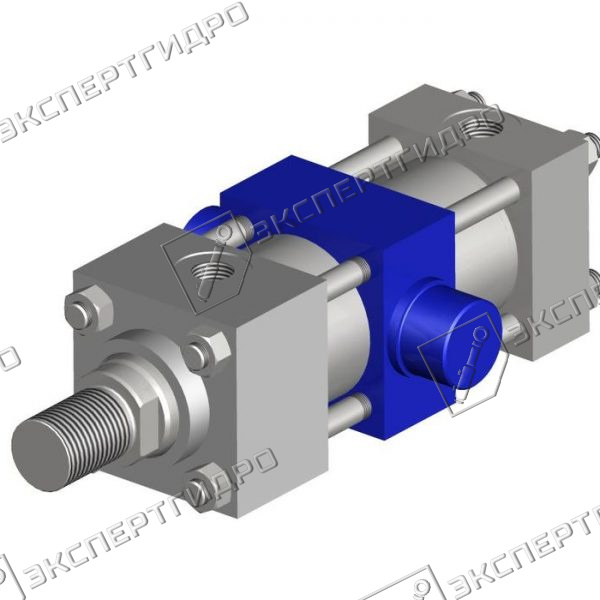

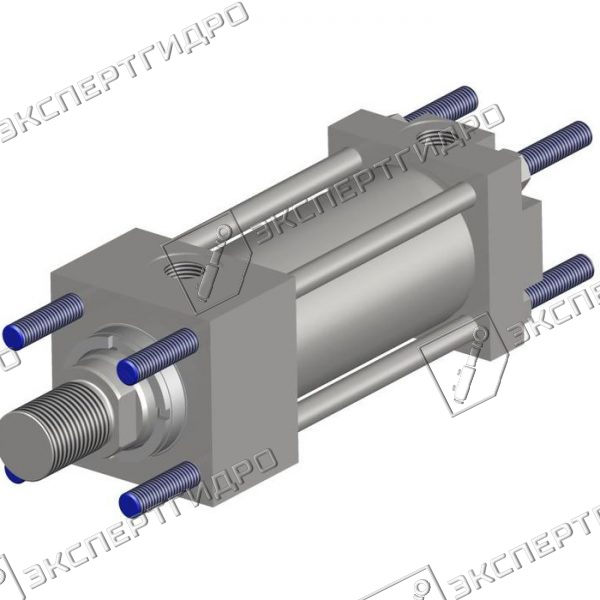

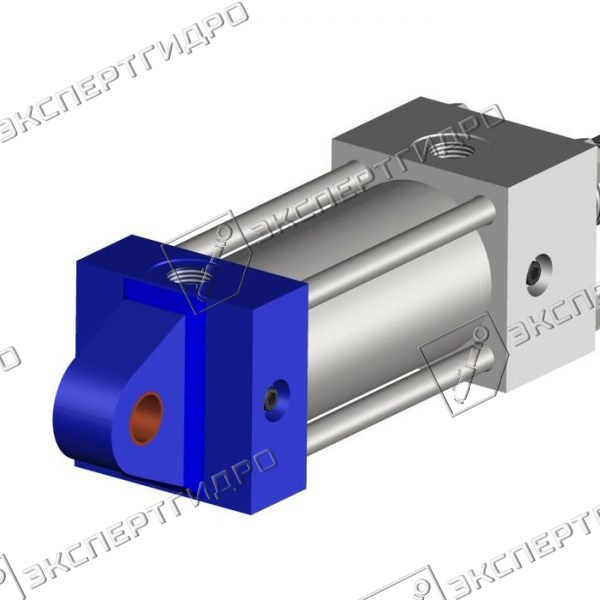

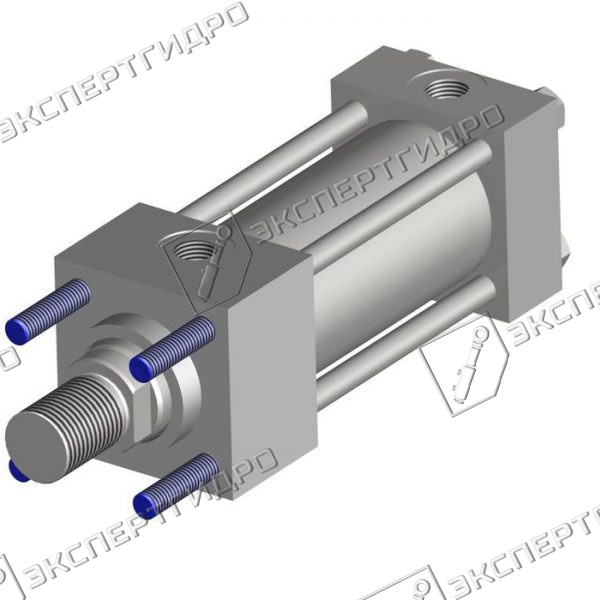

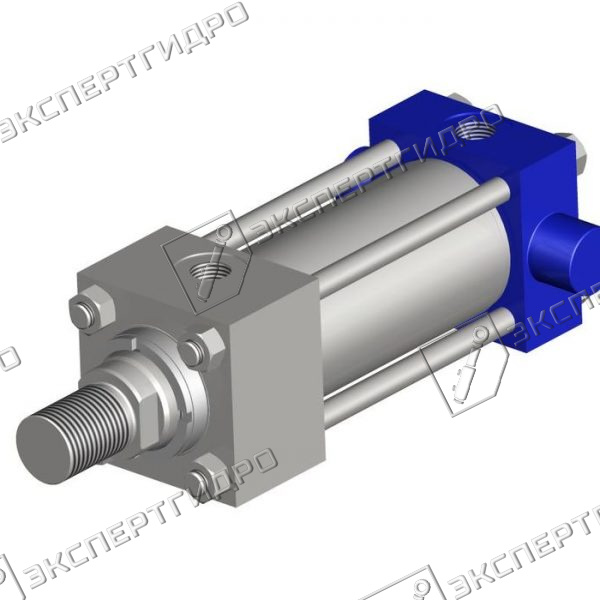

| 7 | Тип крепления | 0 = Базовая конструкция A = MF1 Переднее прямоугольное фланцевое крепление B = MF1 Заднее прямоугольное фланцевое крепление C = MF3 Переднее круглое фланцевое крепление D = MF3 Заднее круглое фланцевое крепление E = MP3 Крепление проушина без сфирической опоры F = MP5 Сферическое крепление проушины G = MT4 Цапфа на промежуточной опоре H = MS2 Лапы |
| 8 | Тип уплотнения | 0 = стандартное (нитрил + полиуретан) 1 = с низким трением (нитрил + ПТФЭ) 2 = высокотемпературное (вайтон + ПТФЭ) ПРИМЕЧАНИЕ: см. «Характеристики уплотнений» |
| 9 | Материал штока | C = С45 хромированный S = С45 с никель-хромовым покрытием K = Нержавеющая сталь |
| 10 | Положение присоединений | 1 = сверху 2 = справа 3 = снизу 4 = слева |
| 11 | Положение сапунов | 0 = без сапунов 1 = сверху 2 = справа 3 = снизу 4 = слева |
| 12 | Положение винта демпфера | 0 = Без демпфирования 1 = сверху 2 = справа 3 = снизу 4 = слева |
| 13 | Положение индуктивного датчика | N = Без датчика 1 = сверху 2 = справа 3 = снизу 4 = слева |
